串口协议数据解析异常问题

　　

　　现象描述

　　（1）、串口数据解析为零或者恒值

　　（2）、串口数据解析错误，与前端仪器数据不符

　　原因分析

　　（1）、数采仪设置错误

　　（2）、现场前端仪器所采用的协议与数采仪内部设置协议不符合，或者未设置。

　　（3）、前端仪器串口故障

　　（4）、现场串口线有问题

　　（5）、数采仪串口故障

　　（6）、前端设备输出为 0，或者未输出数据给数采仪或者输出数据异常。

　　问题分析及处理方法

　　说明：去现场解决问题所带设备应包括带笔记本电脑、USB转串口直连和交叉线、网线等。

　　（1）前端设备调试，需要知道前端仪器采用的串口协议是什么，并根据协议文本验证前端仪器。

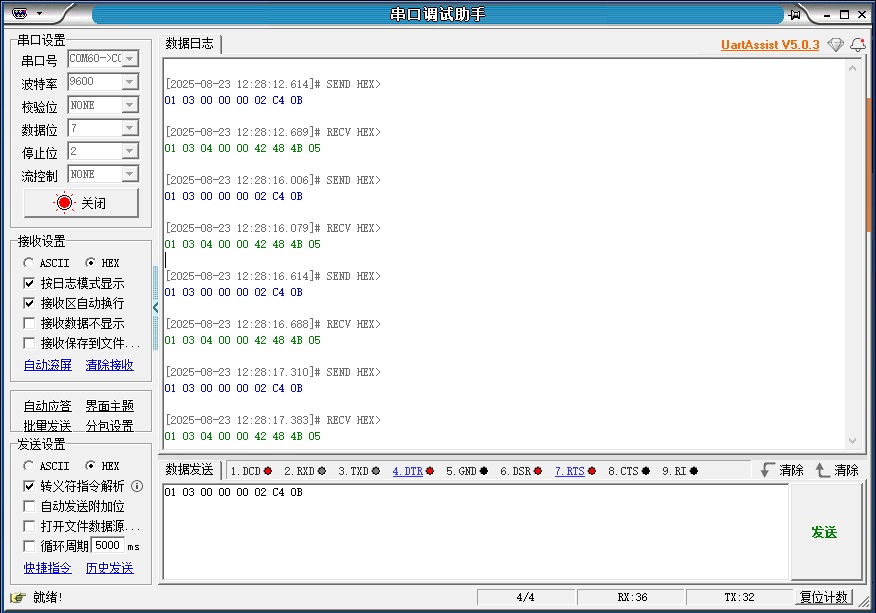

　　笔记本电脑通过串口线将前端设备接入，发送获取实时数据的指令，查看前端设备是否有返回及返回数据是什么（根据提供的协议文本来验证）。以下是盈峰COD前端设备返回信息抓图：

　　如果第一步验证前端仪器没有返回或者返回不符合协议，则查找前端仪器问题。

　　（2）用笔记本电脑监听数采仪串口输出

　　确认串口协议设置无误并且其他参数设置正常后，通过串口线将笔记本电脑和数采仪串口连接（对应设置协议的串口），打开串口调试助手查看是否有请求命令发出，并检查是否符合协议文本（注：此方法只针对协议格式为主从式，即数采仪给前端仪器发送请求指令，前端仪器返回数据的方式）。如果测试发现数采仪串口无输出或者输出与协议文本不符合，请检查串口波特率是否正确，并更换其他串口测试，如不正常，请联系我司技术。

　　（3）、数采仪串口调试

　　注：串口调试时，必须先把串口关闭，确保数采仪与仪表的通信线连接正常；

　　波特率、校验位、数据位、停止位与仪表参数匹配好。

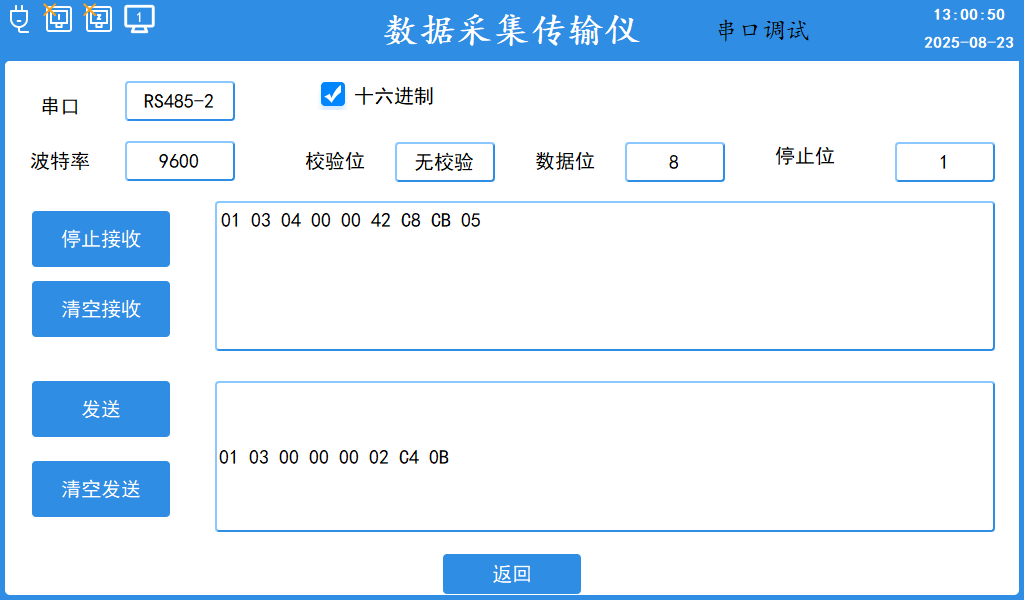

　　点击“开始接收”按钮，在发送框填写请求指令01 03 00 00 00 02 C4 0B，点击“发送”，接收框显示应答报文01 03 04 00 00 42 C8 CB 05，表示通信正常。如下图：
